一個看起來完全白畫面的螢幕,但戴上有偏光效果的眼鏡時,就能正常看到顯示內容。
這個想法是從國外有人實驗來的,我看了感覺有趣就試做了一下。
液晶螢幕是透過偏振光的方向與偏光片來實現的,偏光片可以只留下一個偏振方向的光,其他過濾掉;而液晶在通電的時候可以將光線偏振方向旋轉90度。
液晶螢幕的結構為(背光模組)->(後偏光膜)->(液晶模組)->(濾色片)->(前偏光膜)
後偏光膜與前偏光膜的方向差為90度,因此只有被液晶模組旋轉過的光可以穿出前偏光膜,但如果將前偏光膜拆掉的話,原本該被擋住的光會全部散出來,讓畫面是全白的狀態,而其中只有一個方向、被液晶旋轉過方向的光線有意義,因此用偏光眼鏡取代掉前偏光膜的位置時,就可以在偏光眼鏡後面看到正確的影像。
我家剛好有一個偏光膜老化(壞掉)的螢幕,我打算把他拆了,把偏光膜撕掉,做一個超炫泡的螢幕,於是我就開始動工了。

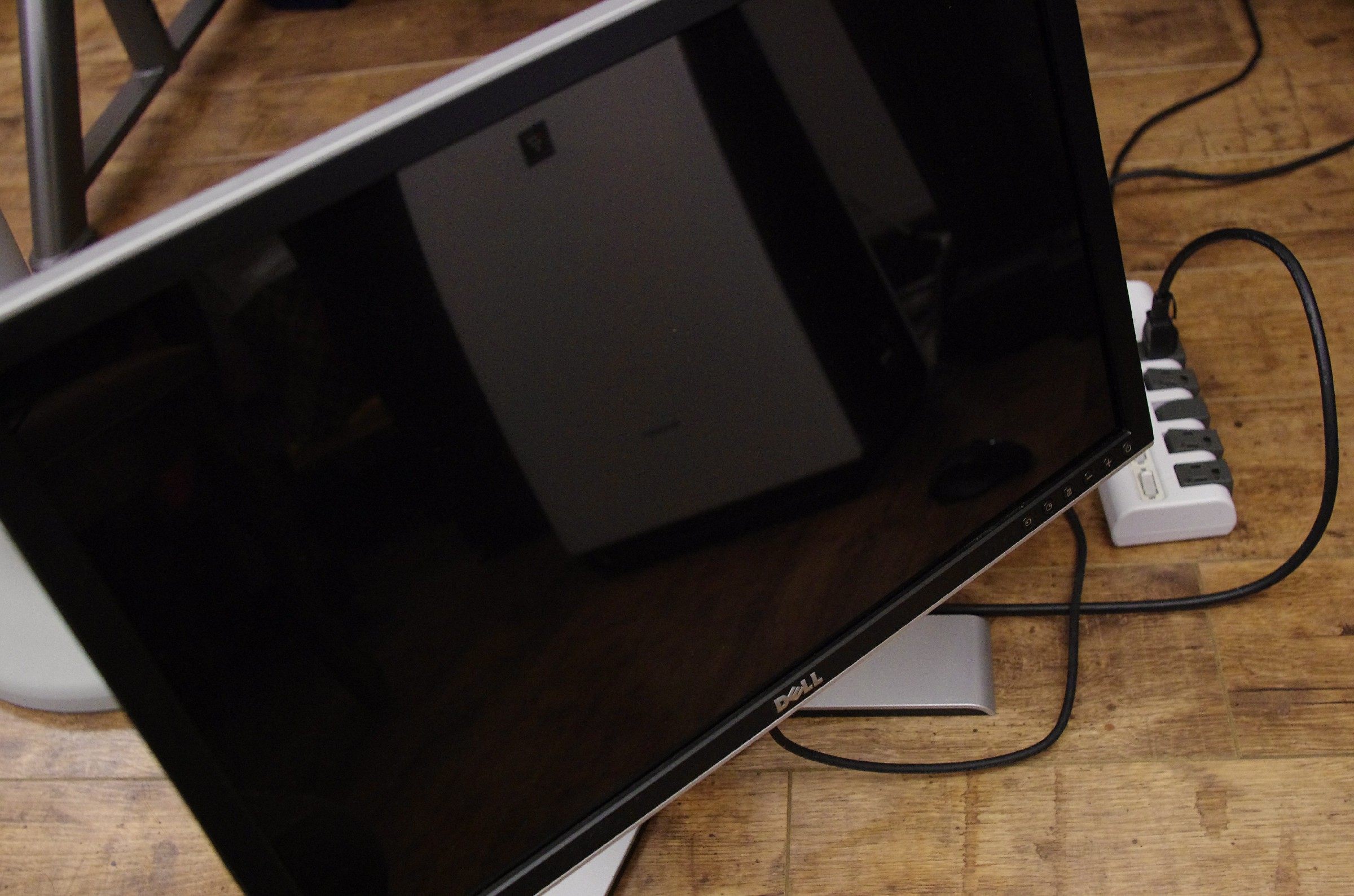

這是這個螢幕的完整照片,但我忘記在拆之前拍,所以這是完成品
以下拆的過程快轉跳過
拆開第一層殼後

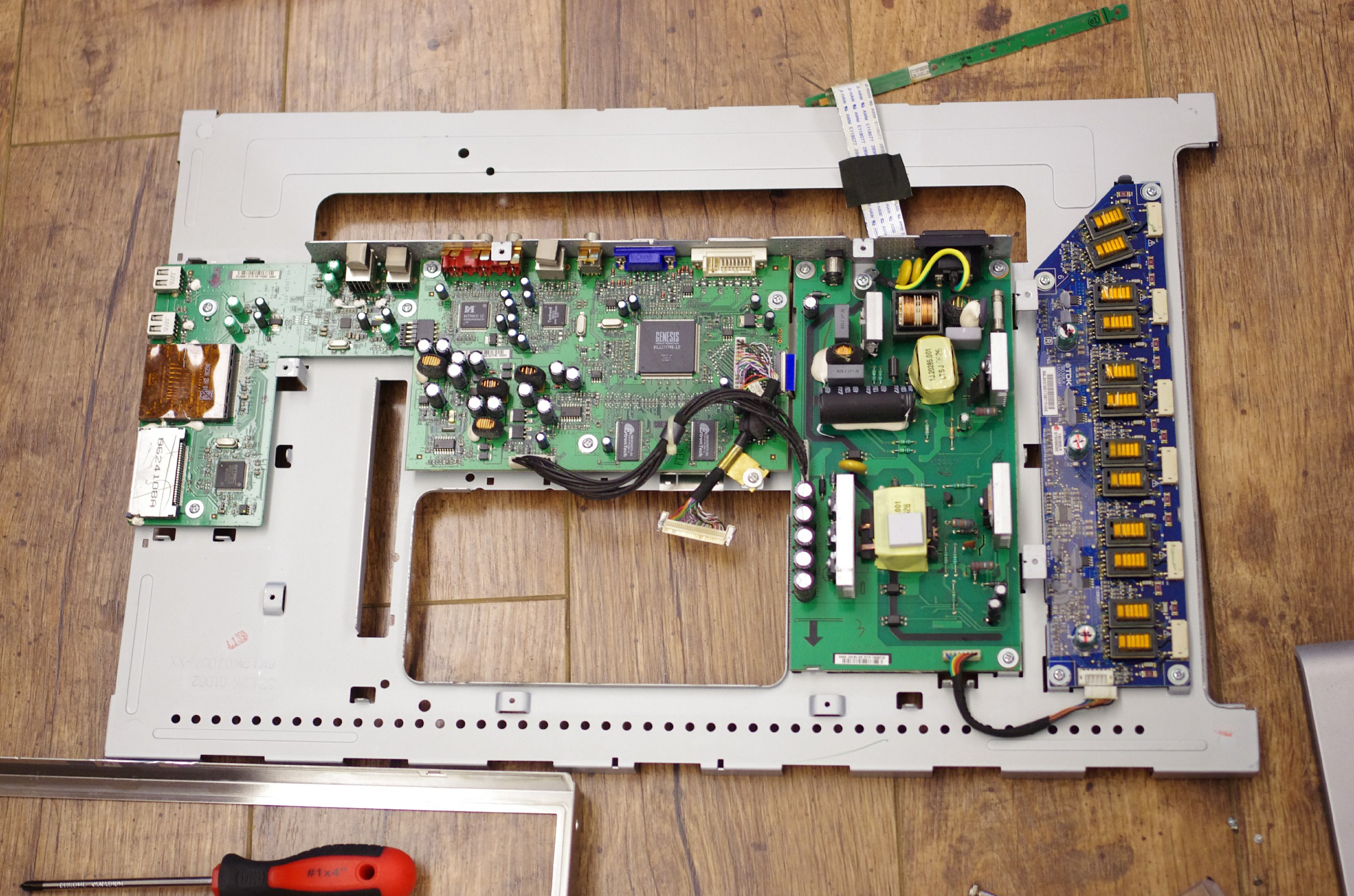

把電路板拆下來

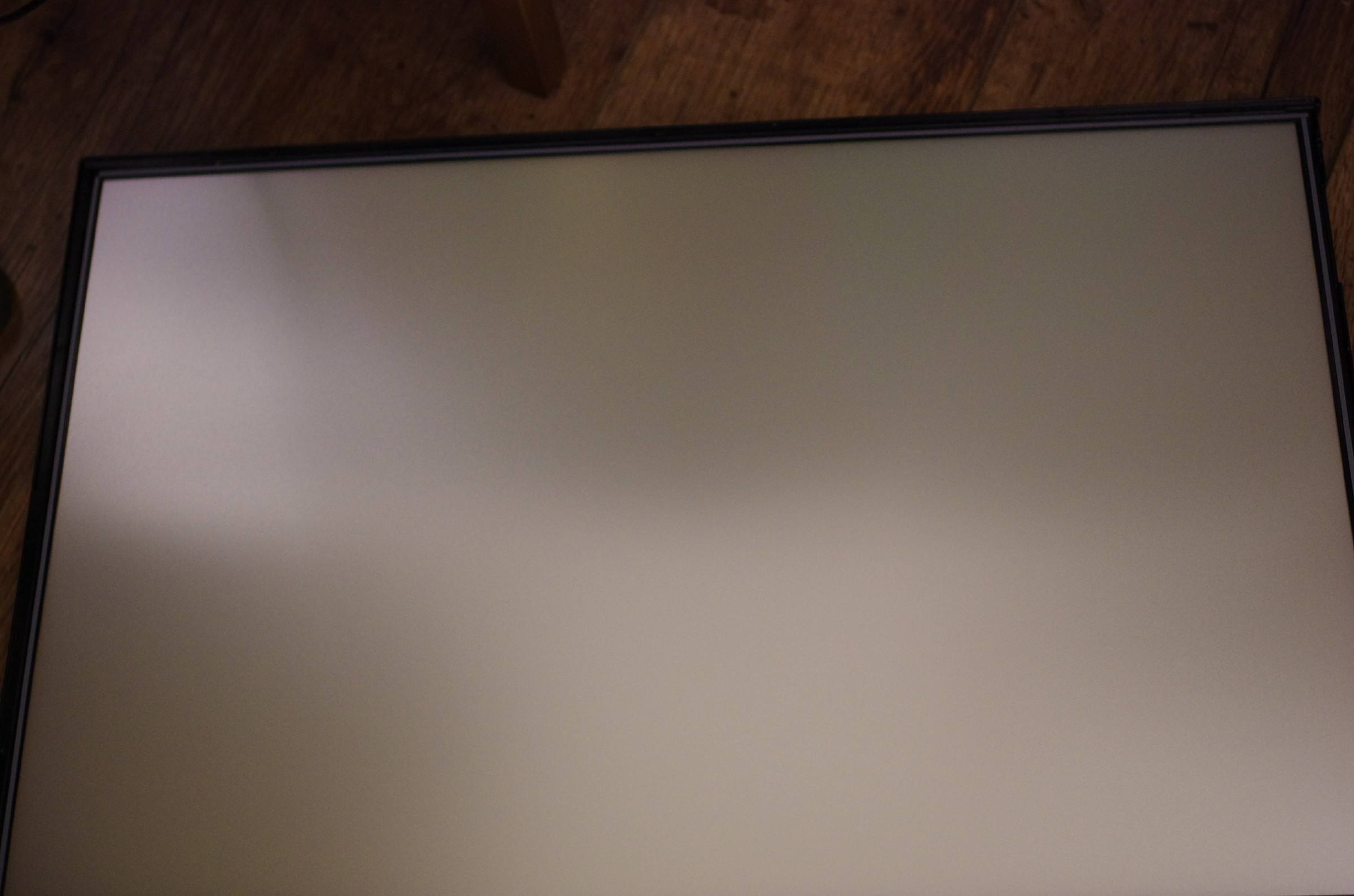

背光模組

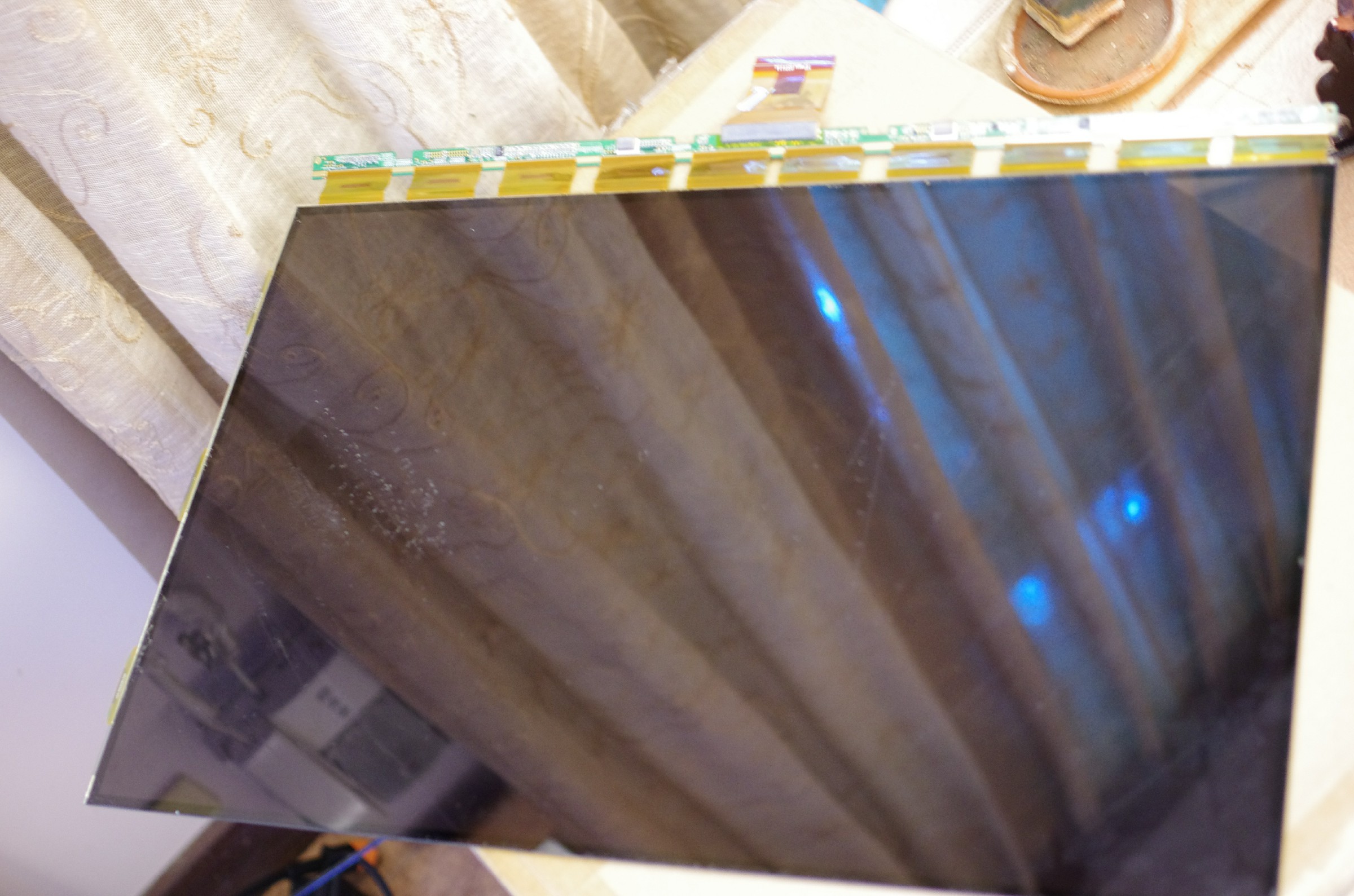

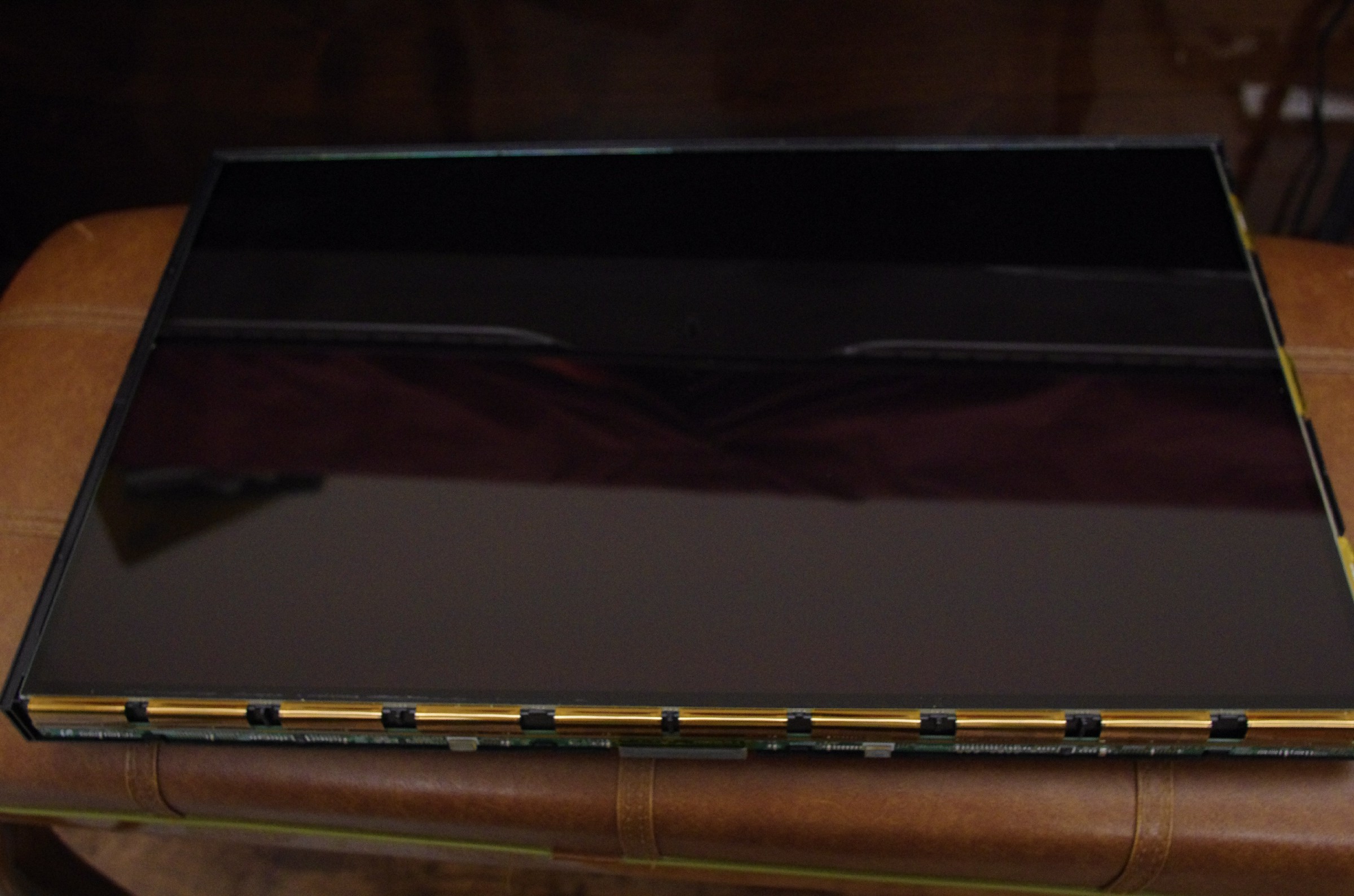

面板(+剝落的偏光膜)
然後拆到剩下液晶部分時,就開始用刀從邊邊把偏光膜和液晶分開,然後撕掉,過程非常非常非常非常的臭,那個偏光膜不知道用什麼超級臭的膠黏的,搞的全屋子都是臭味。

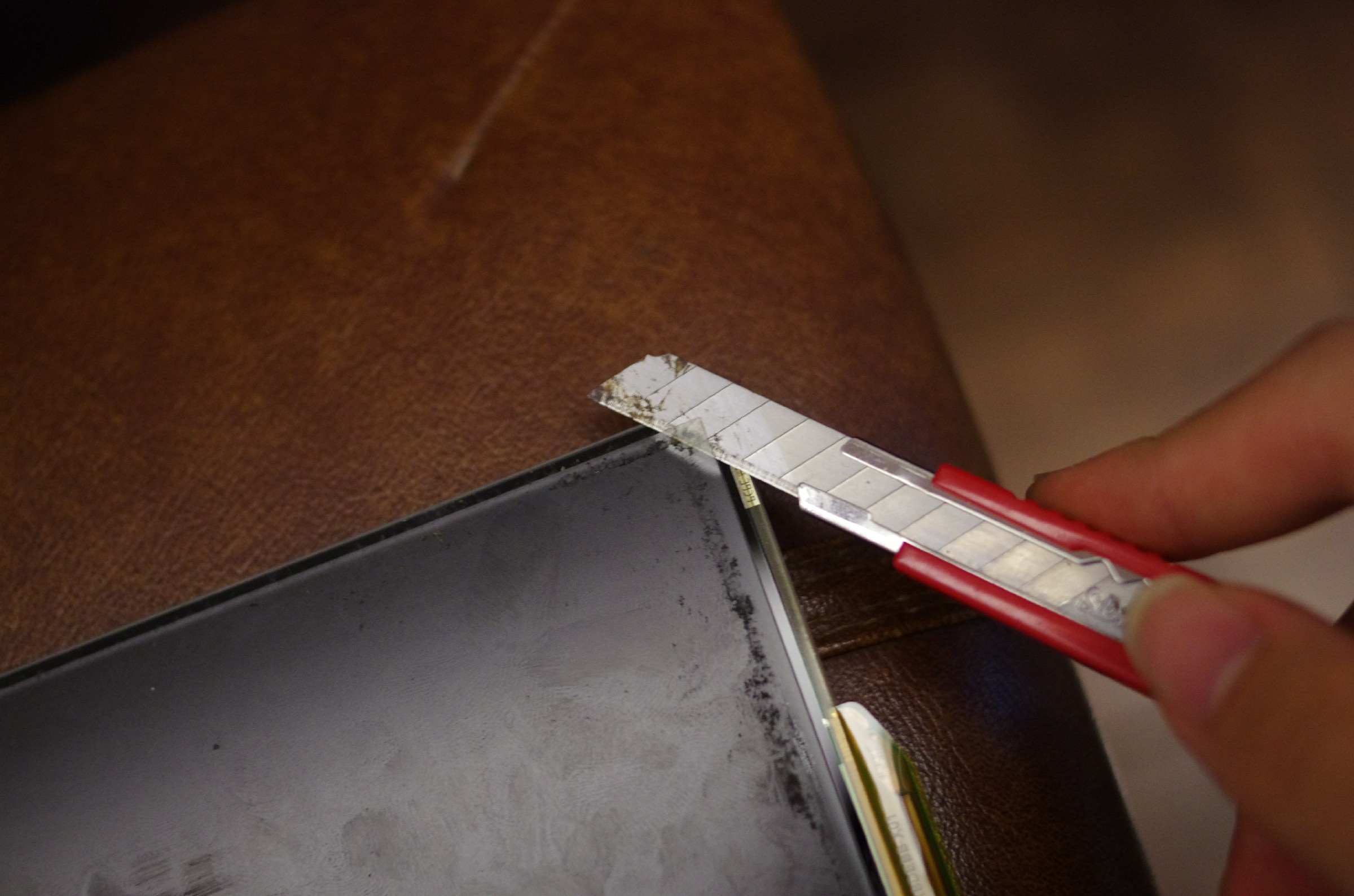

用刀把偏光膜挑起來

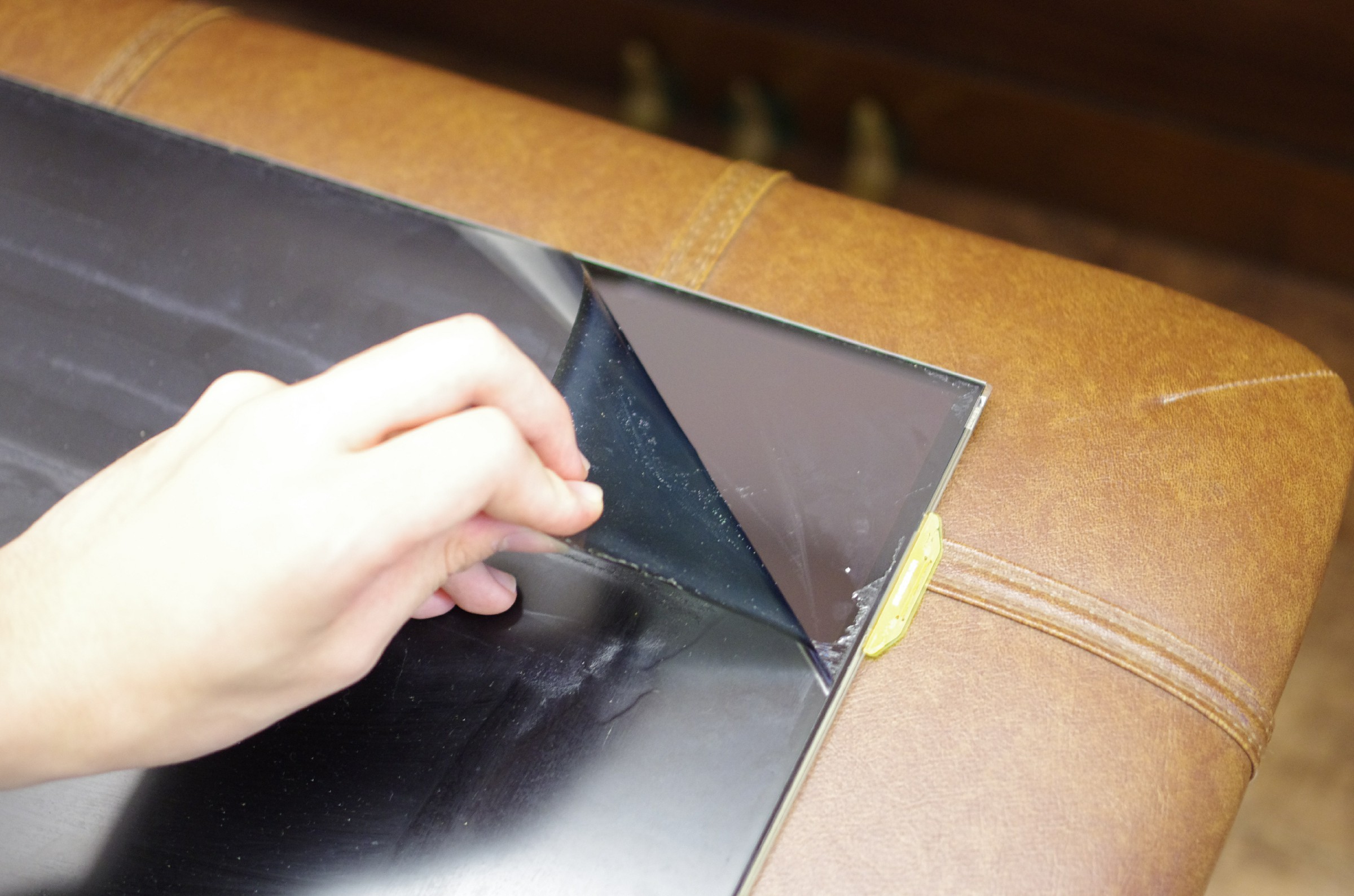

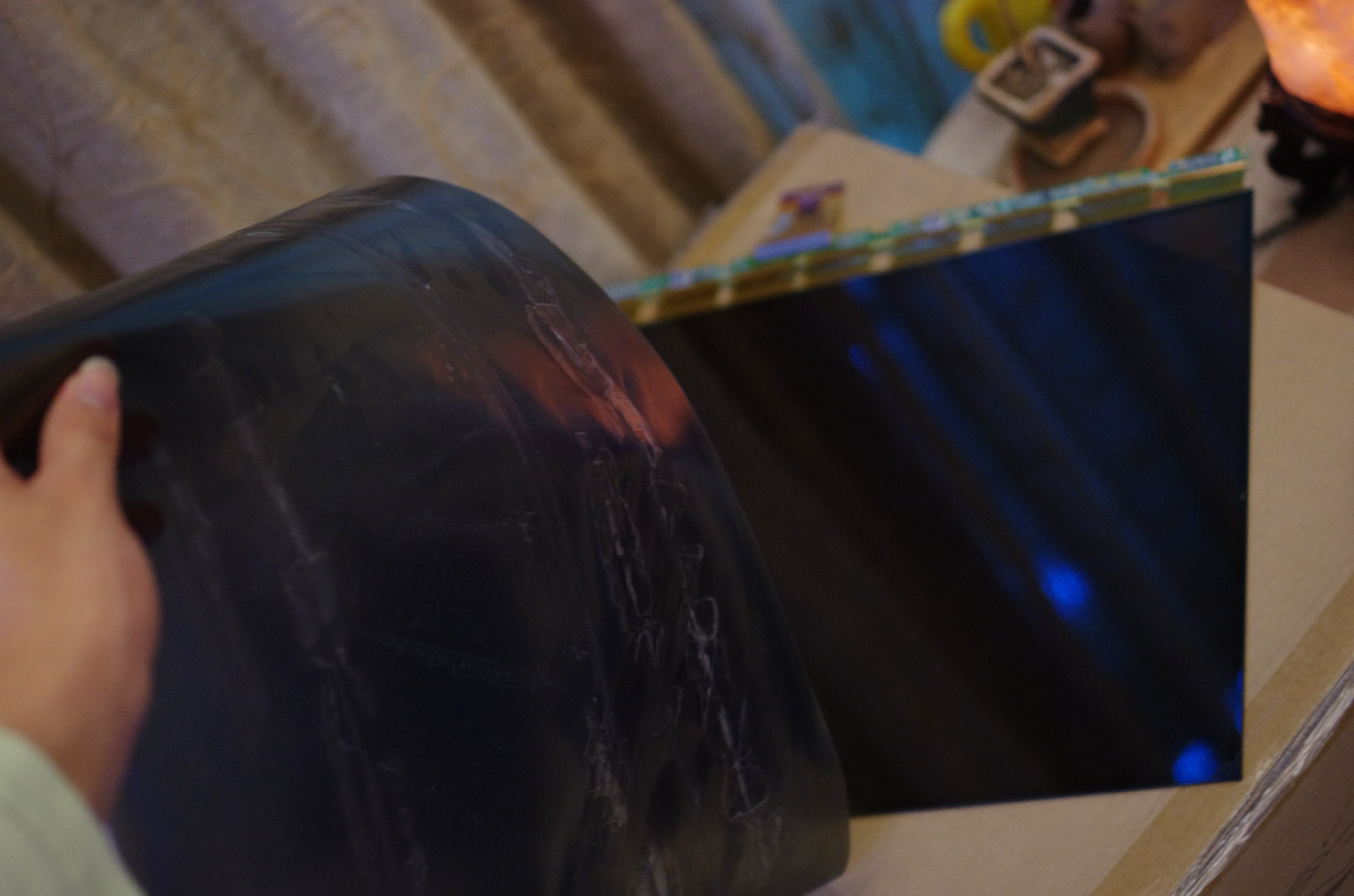

開始撕偏光膜
撕下來了

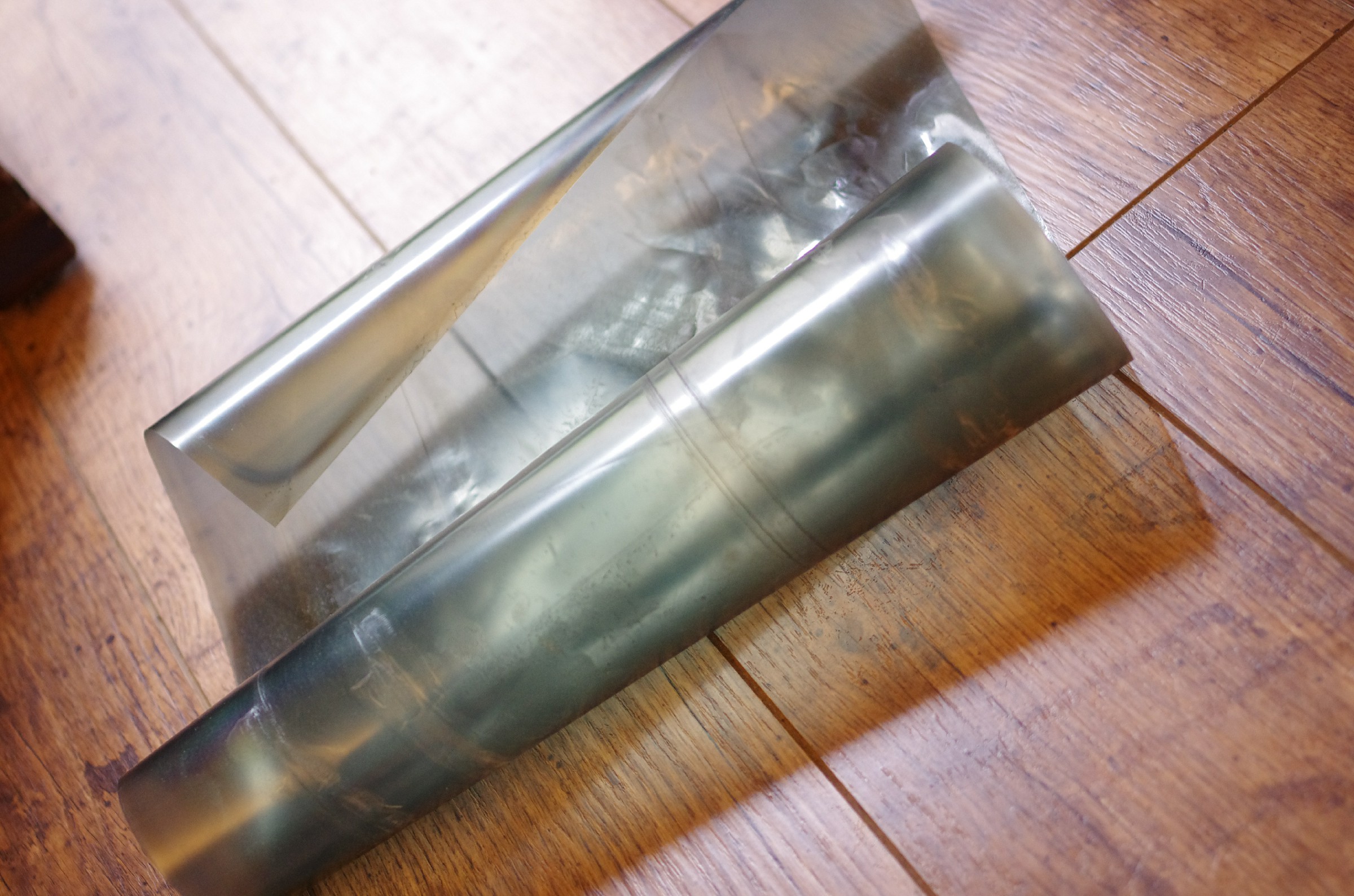

發臭的來源(偏光膜)

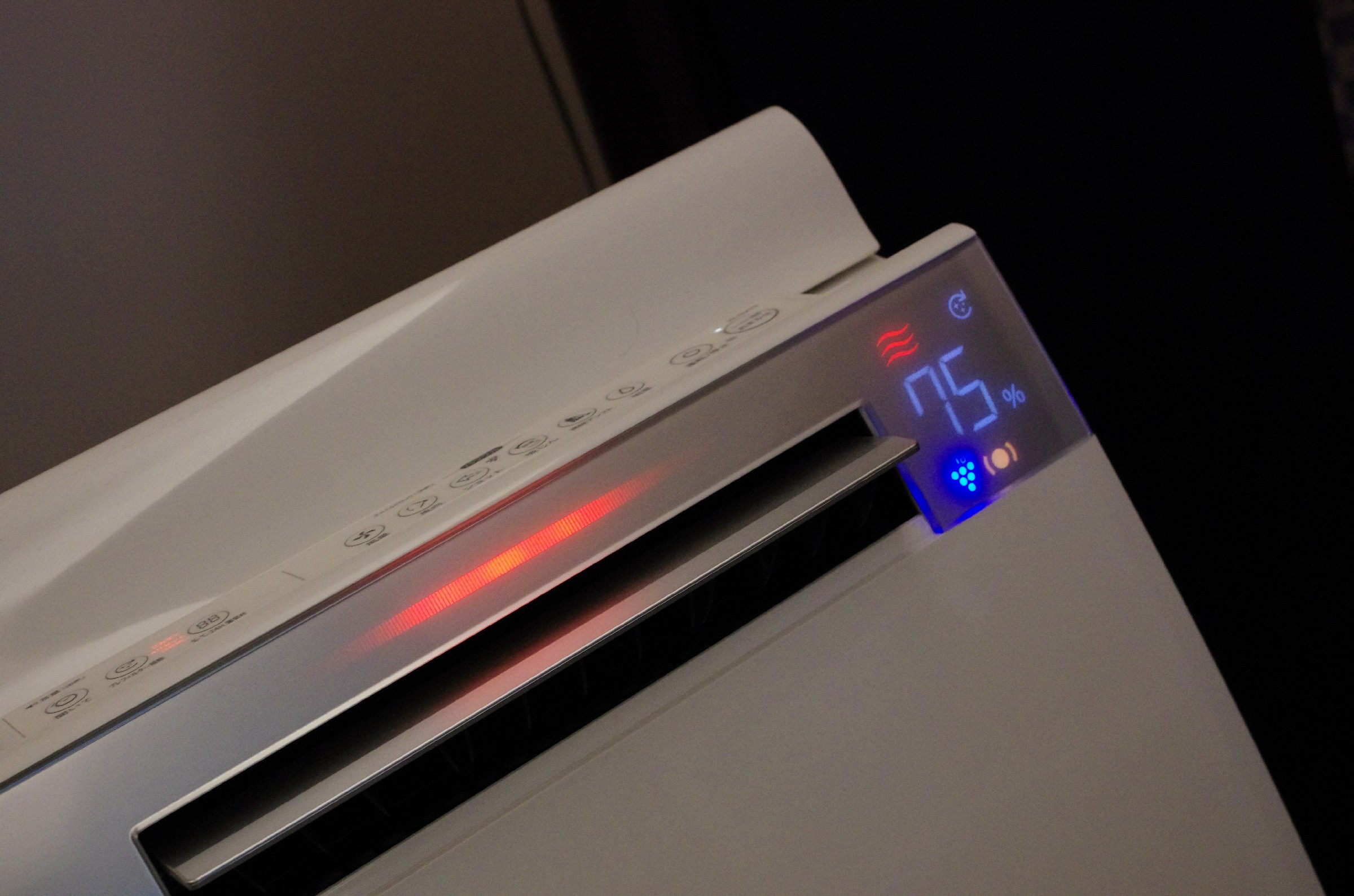

空氣清淨機在尖叫
撕完後後用酒精把殘膠軟化後摳掉

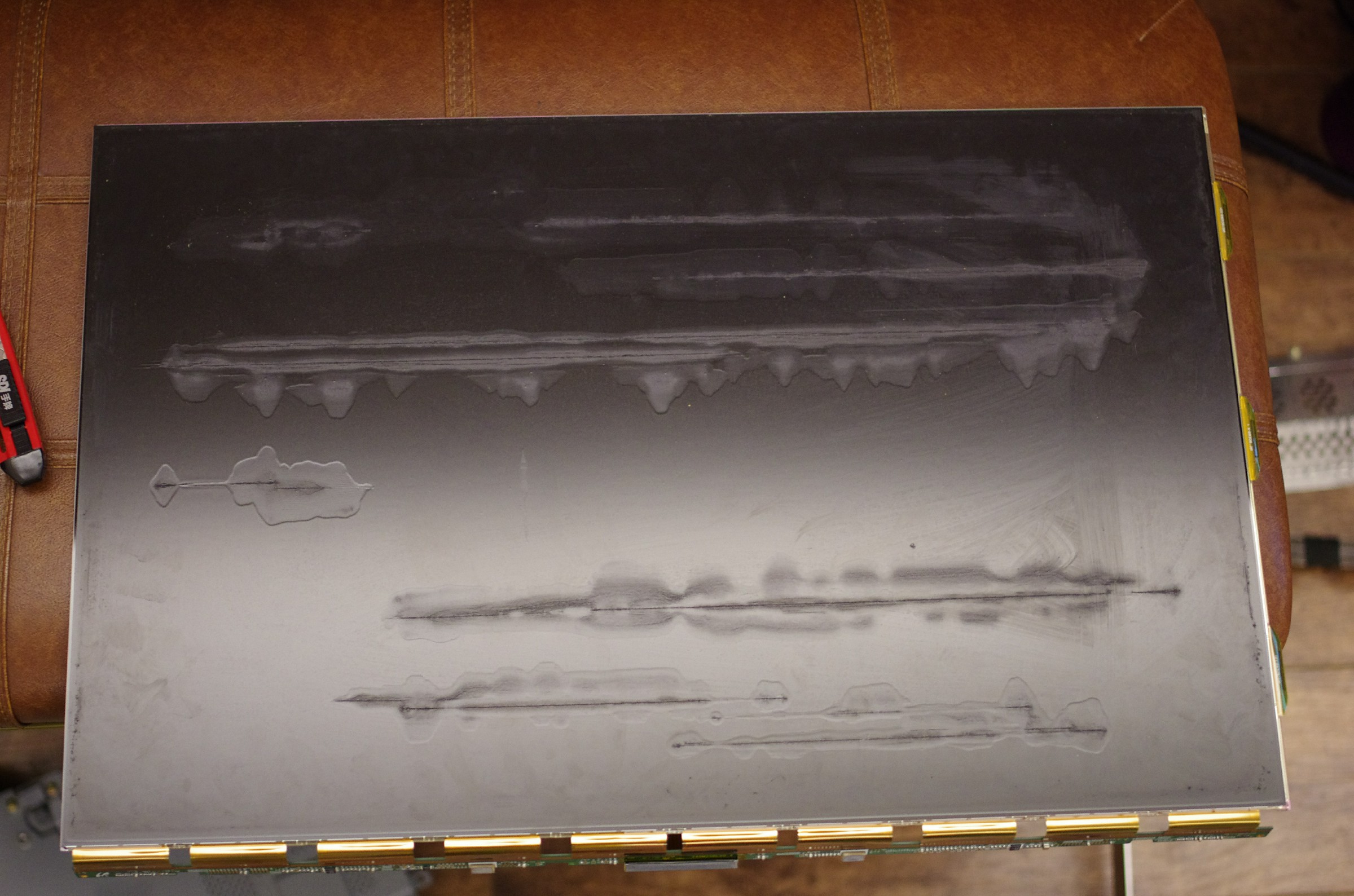

滿滿的殘膠

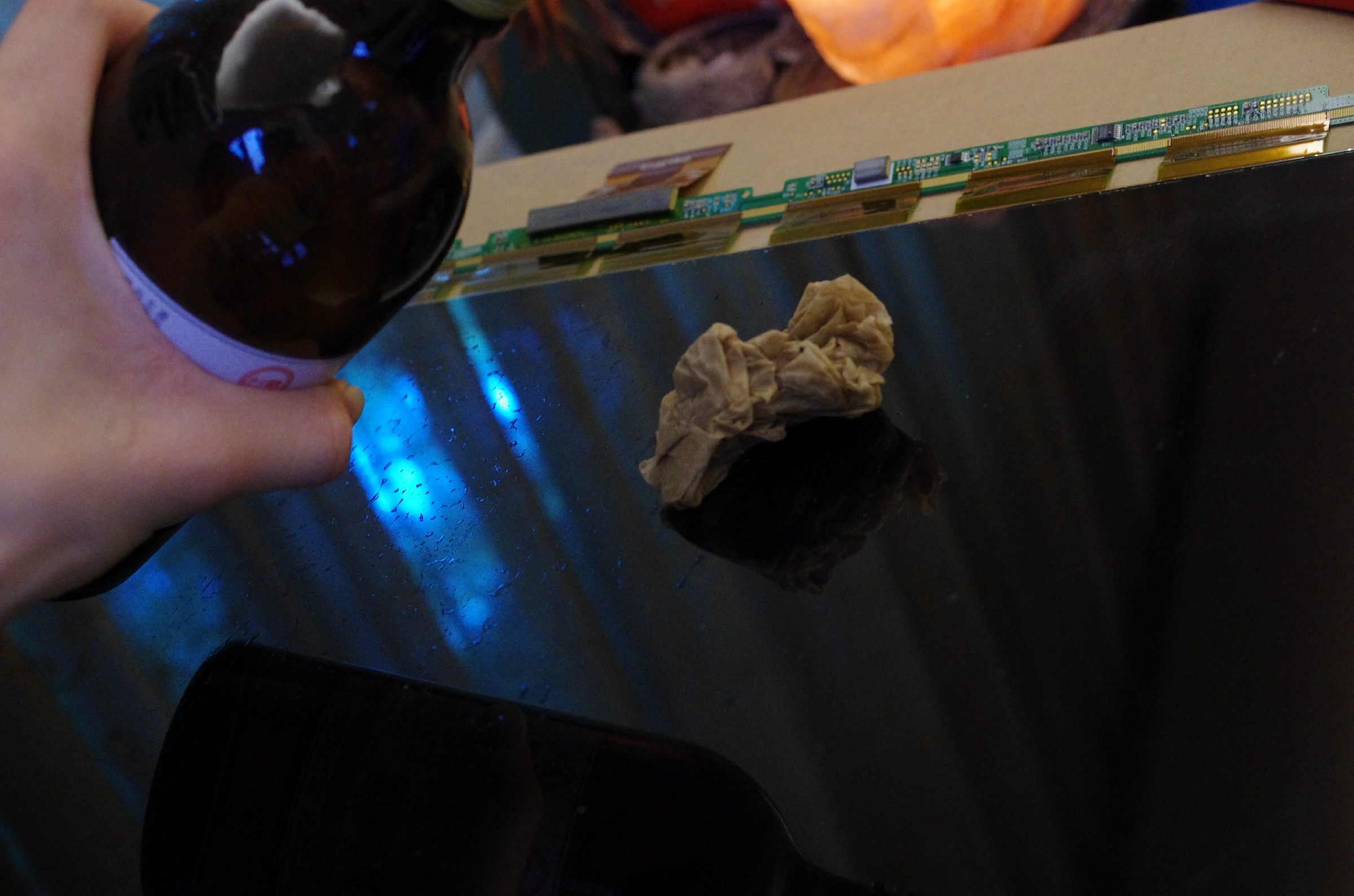

倒酒精上去

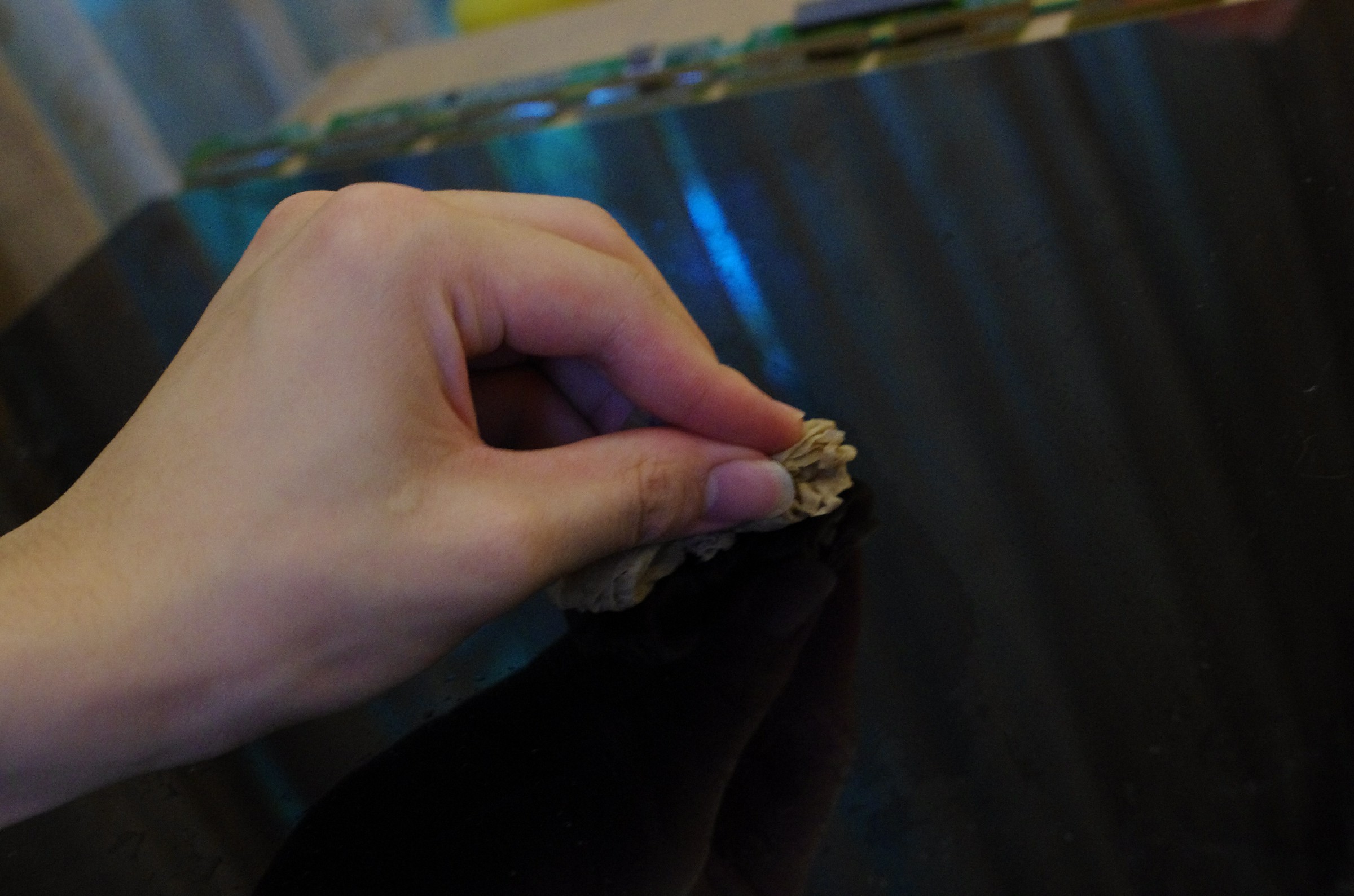

擦(摳)掉殘膠

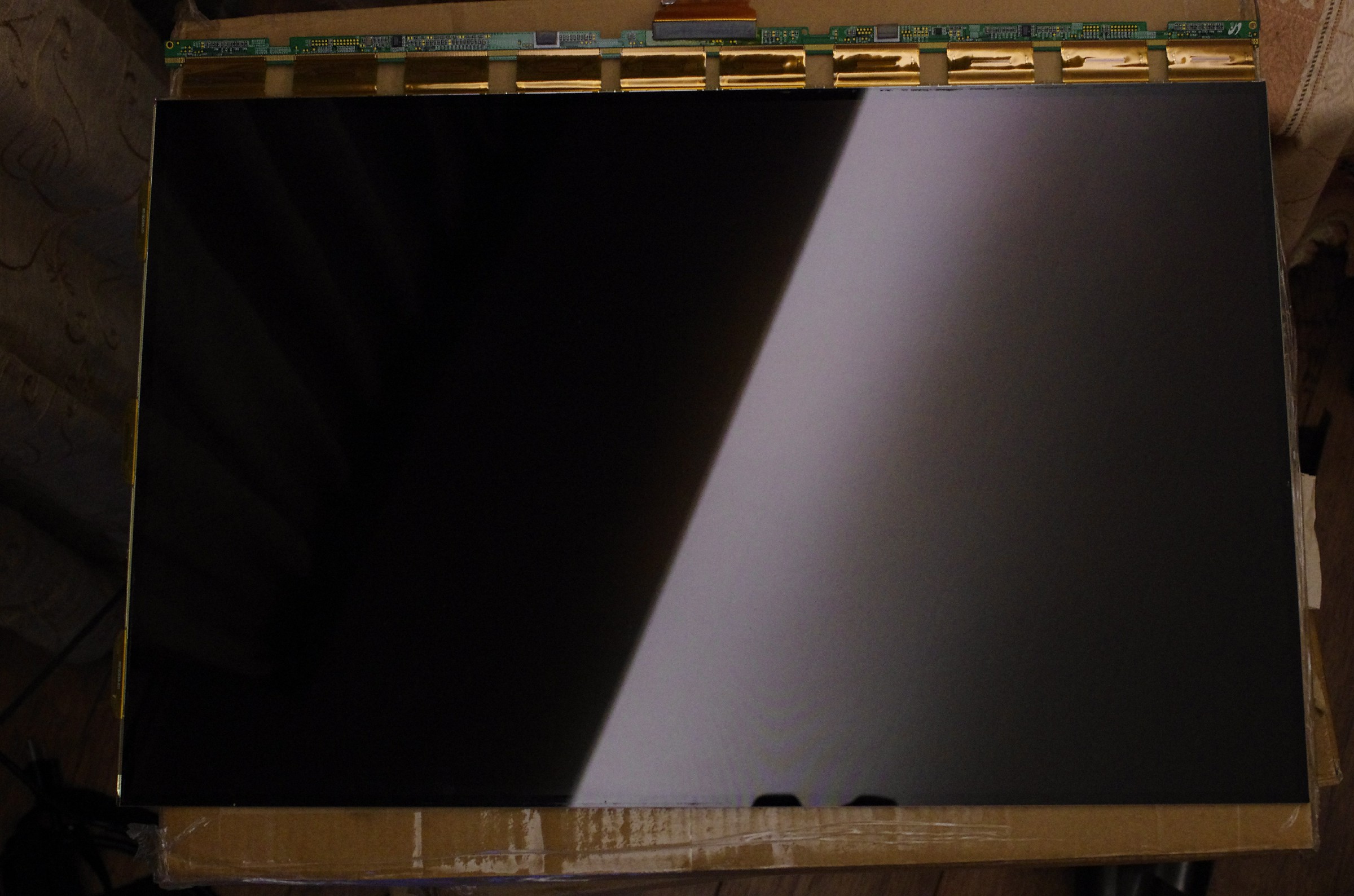

清完了 超舒服的
然後把螢幕整個裝回去

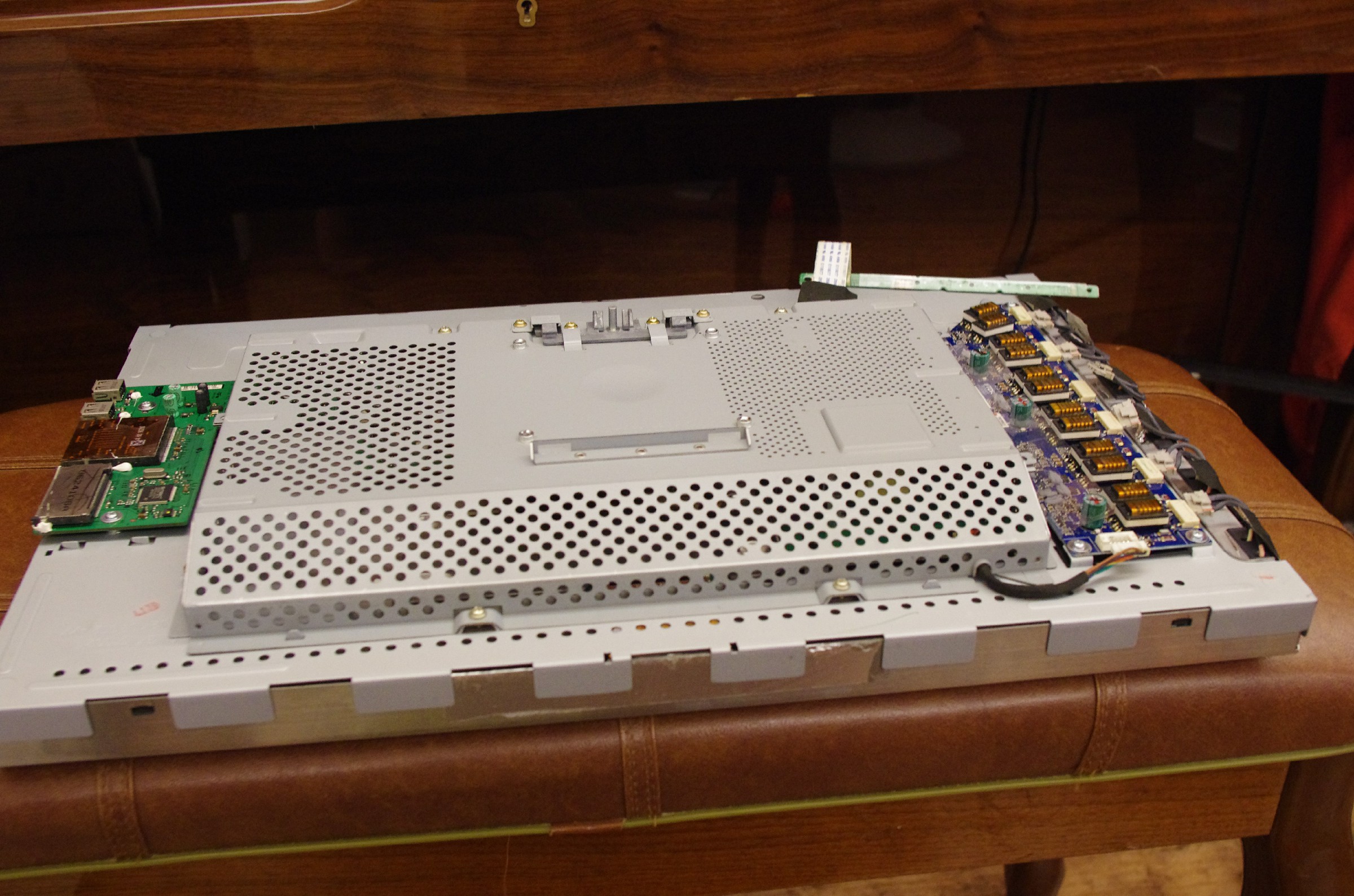

裝回去
結果裝好後一整個杯具,在深處的排線忘記插,所以我又把螢幕拆開,把線接好後再裝起來。

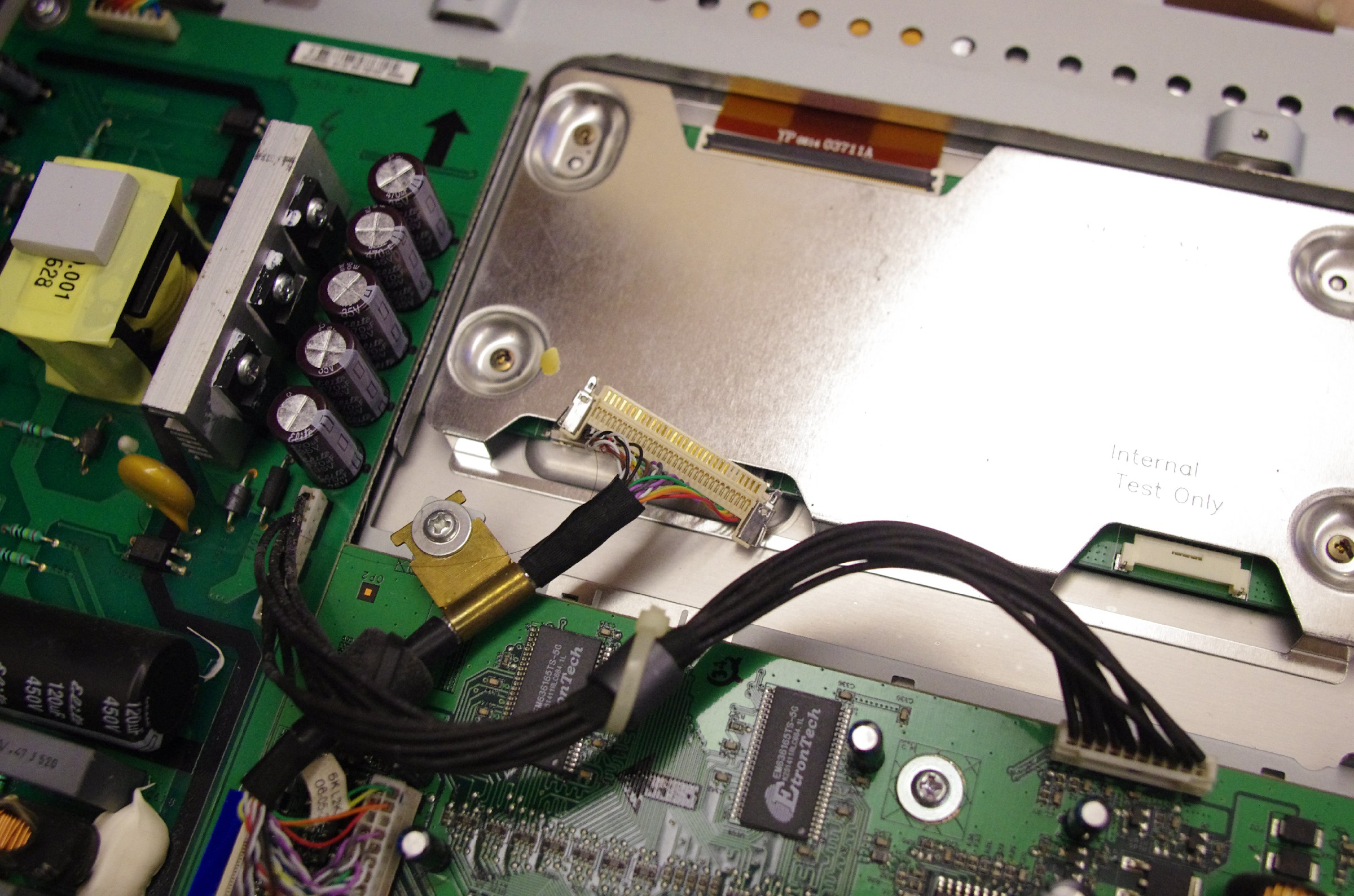

忘記接回去的排線
然後我在測試時是用太陽眼鏡來做偏光材質的,因為那副太陽眼鏡也有偏光效果,而且剛好跟螢幕表面的偏光膜方向相同。

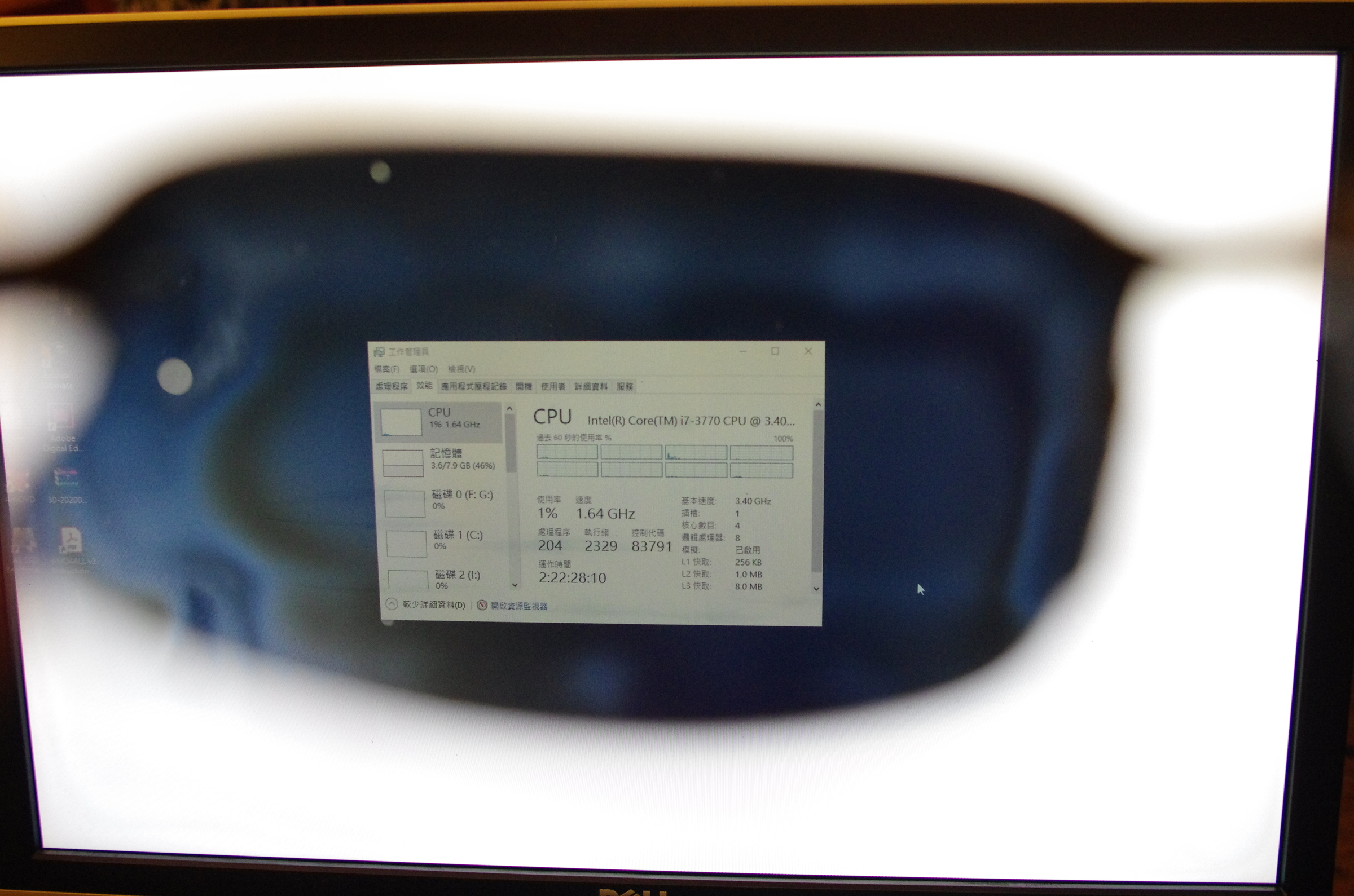

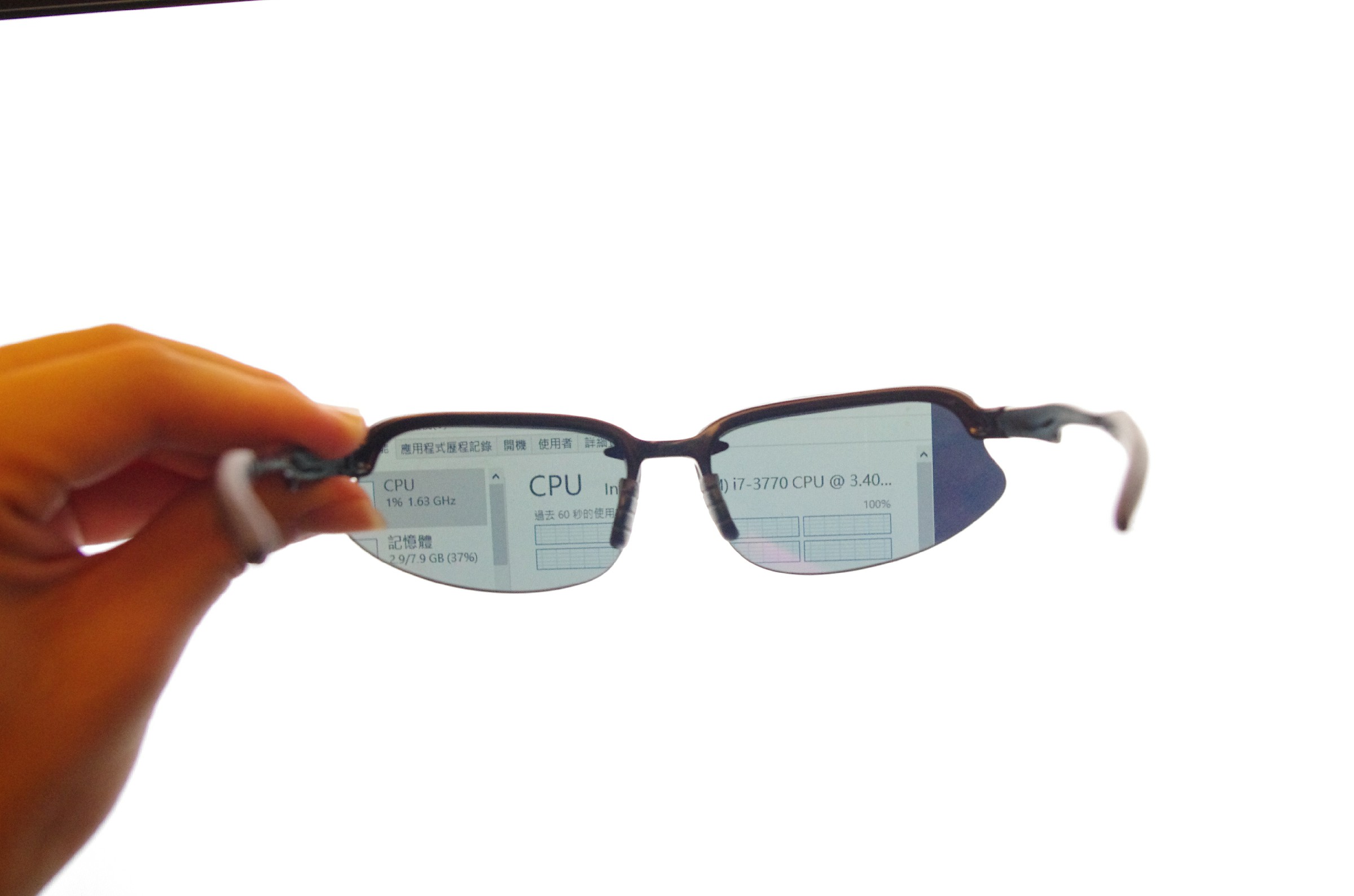

太陽眼鏡下的螢幕(實拍,非P圖)

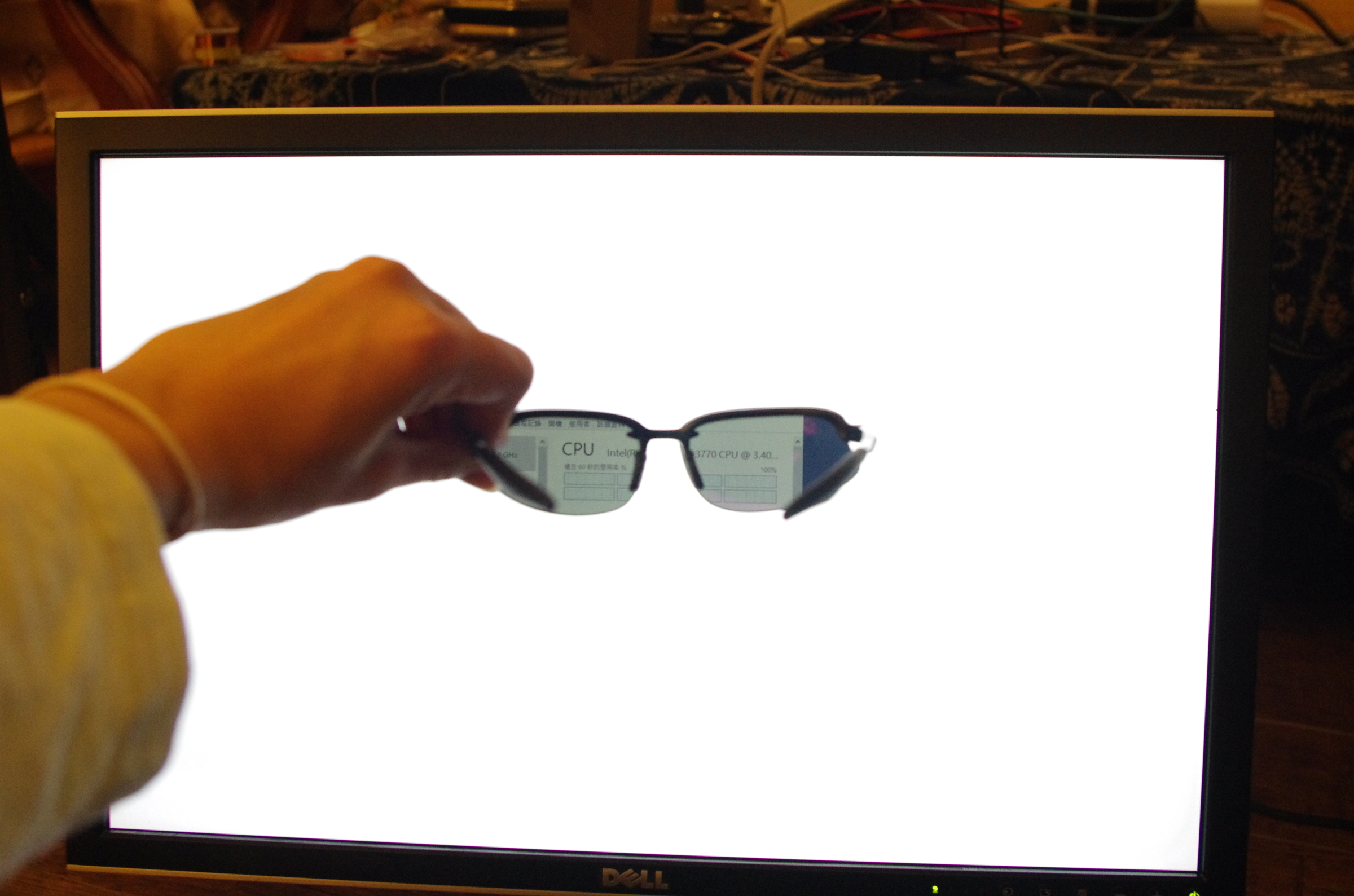

遠一點拍,證明這是螢幕
近一點拍,增加中二氣氛
這個螢幕超級潮的。
但我做的有一個缺點,就是我用的螢幕偏光膜壞掉的不只外膜,連內膜都有老化現象,所以戴上眼鏡看到的東西還是有點花,但整體來說的清晰度比改裝前好,因為壞掉的外膜已經用好的太陽眼鏡取代。
對這個相關技術要更了解的話可以去網路上搜尋。
拆解顯示器有一定的風險,雖然這螢幕改裝起來看起來很猛,但製作過程中有一定的難度,可能會讓你的顯示器報銷,如果要拆解自己的顯示器前請三思。
